коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC

Обсудите
MOQ
Negotiate
цена
коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Имя: тип приложение коробки ABS 8Core 16Core распределения оптического волокна PLC
Применение: Сеть FTTH FTTB FTTX
Тип переходника: SC/FC/LC/ST
Тип кабеля: СМ/ММ (ОМ1, ОМ2, ОМ3, ОМ4)
Размер: 285*175*110mm
Диаметр кабеля: 7-18mm
Уровень защиты: IP65
Цвет: Черный
Выделить:

Коробка оптического волокна FC терминальная

,

Коробка LC оптического волокна терминальная

,

Коробка IP65 Splitter PLC
Основная информация
Место происхождения: Китай
Фирменное наименование: Twilight Optic
Номер модели: TW-AFAT-002A
Оплата и доставка Условия
Упаковывая детали: 10 ПК коробка, размер: 41x33x61cm, G/W: 20KG
Время доставки: 3-8 дней работы
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000pcs/day
Характер продукции

Чернота терминальной коробки SC/FC/LC/ST IP65 оптического волокна Splitter PLC De8Core 16Core



Описание



AFAT-002A интегрирует распределение и разделять в одном, может осуществить сразу сплавливание и разветвлять оптического кабеля, и соответствующее для связывая проволокой соединения в коммуникационном оборудовании оптической связи. Через переходник и прыгуна, который нужно принести в сигнал осуществить оптически функцию распределения, также соответствующее для кабелей оптического волокна и соединения отрезка провода защитного; уникальный дизайн 3 ярусов тела коробки можно использовать как коробка splitter или соединения волокна; доска сальто может быть flipped≥180°, более удобно установить коробку или обслуживание. Если извлеките доску, то оно может положить в постель как закрытие соединения для встречи различных выборов.


Имя тип приложение коробки ABS 8Core 16Core распределения оптического волокна PLC
Применение Сеть FTTH FTTB FTTX
Тип переходника SC/FC/LC/ST
Тип кабеля SM/MM (OM1, OM2, OM3, OM4)
Размер 285*175*110mm
Диаметр кабеля 7-18mm
Уровень защиты IP65
Цвет Черный
Режим переходника Симплексный/дуплекс
Максимальная емкость 16Cores





Особенности

*   Продукт сделан высококачественного удара - устойчивая пластмасса и имеет стандартный пользовательский интерфейс который можно открыть заново.

*   Смогите приспособить 2 модуль splitter LGX PLC 1x8 или стальной тип трубки.

*   Анти--ультрафиолетов, анти- удар и водоустойчивая функция.

*   Уникальные доска сальто, ° ≥ 180 угла сальто, зона сплавливания и зона распределения более очевидны, уменьшающ скрещивание кабеля.

*   Кабель оптического волокна может пойти в и из коробки без отрезка кабель.


Спецификация

Материал PC+ABS
Размер 285*175*110MM
Диаметр кабеля 7-18mm
Порт кабеля
порты 2pcs 8-20mm круглые,
кабель 4pcs 5-16mm круглый,
порты кабеля падения 16pcs 3-7mm
Коэффициент Максимальн Разделять
splitter трубки 2pcs 1x8 стальной,
splitter 1pcs 1x8 LGX
Номер Максимальн Переходника 18pcs/9pcs
Поднос Максимальн Соединять
 1pc
Соединение Максимальн Сплавливания 24 ядра





Технические параметры

Радиус стекловолокна погнутости ≥40mm
Потеря подноса соединения дополнительная ≤0.1dB
Диапазон температур -40℃ - +60℃
Уровень защиты IP65
Анти- бортовое давление ≥2000N/10cm
Сопротивление удара ≥20N.m





Изображение деталей

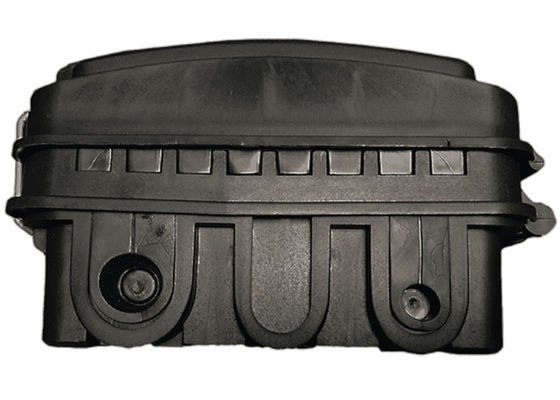

коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC 0

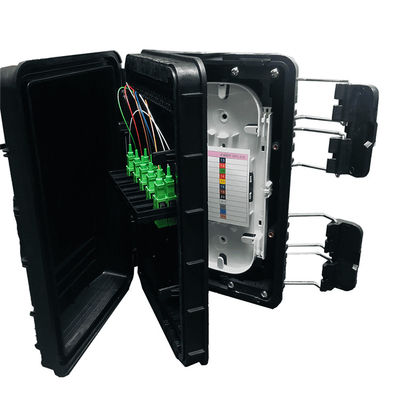

коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC 1

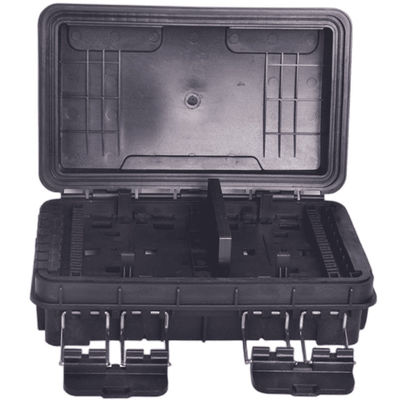

коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC 2









Процедура по установки

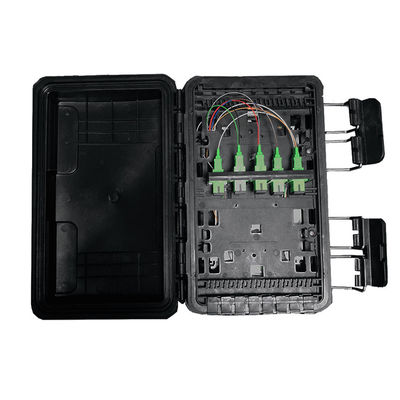

1. Открытая коробка, устанавливает переходники на пластиковый держатель. (Pic1)
коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC 3
Pic1


2. Прокладка наружная куртка, внутренняя куртка, свободная трубка с кабеля, извлекает затир масла заполняя внутри кабеля, держит длину волокна
1-1.6m и стальное ядр из 30-50mm; питательный кабель вставки через вход и замок с обручем, плитой прочности для того чтобы зафиксировать ядр волокна.

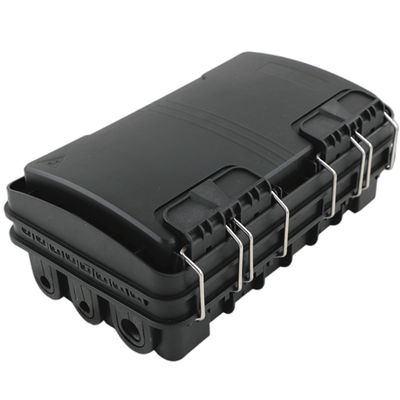

Сверхнормальный оптический кабель свернут спиралью на дне, и сплавленный кабель оптического волокна введен в поднос волокна. Излишнее оптически
кабель волокна будет исправлен и сохраненный на дне коробки, принесите кабель в поднос соединения. (Pic2)

Введите соединитель отрезка провода в порт входного сигнала на держателе переходника, тогда ввел в поднос соединения через отверстия раскрыл внутри
ядр подноса. После быть свернутым спиралью и законченным, другой конец отрезка провода приведен к теплоусаживающей трубке установленной в соединять
калибруйте, и нагрейте рукав соотвественно для того чтобы сделать волокно и трубку защиты интегрированными в одно, и защищенное оптически
соединитель волокна щелкнут в соединяя паз; положенный на крышку PVC для предотвращения упасть.
коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC 4
Pic2

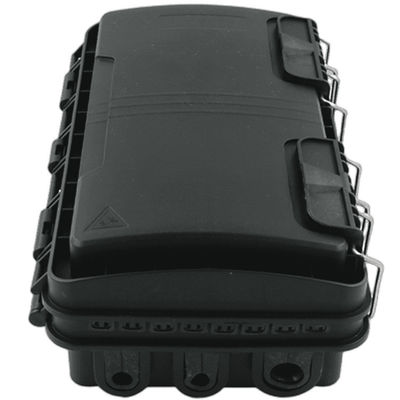

3. Введите кабельные соединители падения в переходник модуля splitter (сторону выхода), тогда зафиксируйте кабель в фиксируя слоты, после этого
через резиновое уплотнение для того чтобы привести вне кабель. (Picture3)
коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC 5


4. Введите отрезок провода кабеля в фиксируя слот, и после этого пропуск через резину выхода герметизируя для того чтобы привести вне кабель.

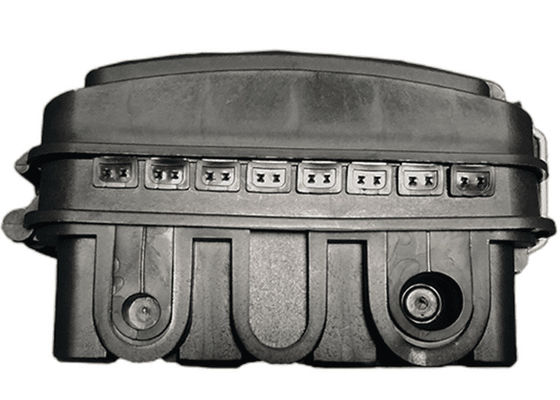

5. Закройте крышку, щелкните пряжку для выполнения установки, установите соединение крюков металла после этого на кабель для воздушных линий. (Pic4)
коробка FC оптического волокна 8Core 16Core терминальная/коробка IP65 Splitter PLC LC 6
Pic4
