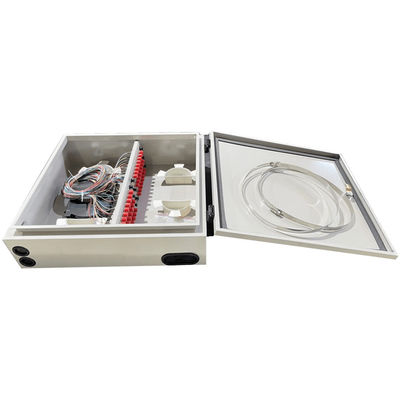

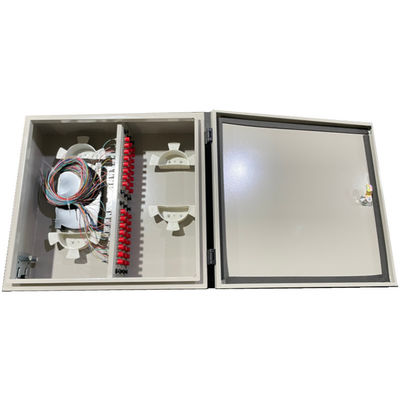

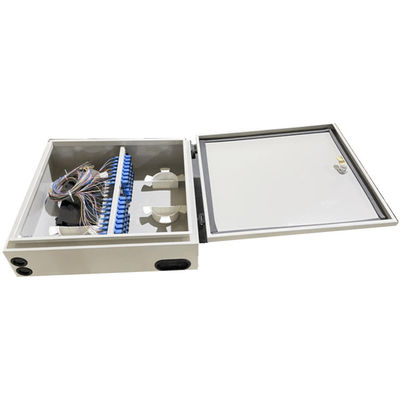

48 переходник коробки распределения на открытом воздухе водоустойчивый 48F волокна держателя стены ядра LCD

На открытом воздухе приложение волокна держателя стены делает 48 переходник водостойким ST LCD SC ядра FC

I, внедрение продукции

Эту оптически коробку распределения можно использовать в соединении и отправке на открытом воздухе каналов связи стекловолокна, доступных для соединения оптического кабеля, стекловолокна и гибкого провода, с преимуществами художественного возникновения, удобной деятельности и длинного срока службы.

II, отличает

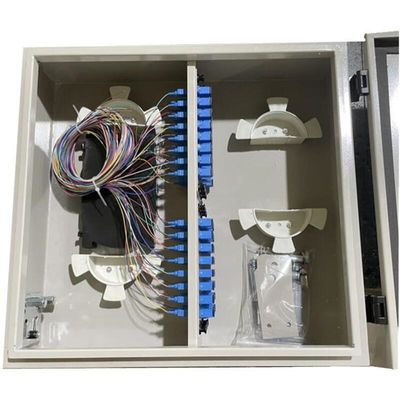

• оно составлено тела случая, подноса соединения волокна оптически и рамки отладки переходника.
• оно разделено в 2 части, одна соединяет с оптическими кабелями для отрезка провода оптического кабеля и волокна связи между сплавливания и других связей с гибким проводом. Совместите сплавливание и соединение, излишное удерживание волокна, и гибкий провод держа в интеграции
• излишные волокна можно переплести вокруг 2 особенным пластиковым кольцам, которые обеспечивают что радиус загиба больше чем 40mm.
• примите рамку отладки переходника 6 портов для того чтобы исправить переходники которые доступный для разных видов переходников, легких для деятельности и избежать сколько угодно   непредвиденное повреждение к волокну,
• кабель может привести внутри от дна коробки, вход под защитой особенных резиновых частей.

III, спецификация:

IV, инсталляционный процесс

• раскройте дверь коробки, приведите оптический кабель в коробку распределения, отрезок с кабеля о 1m, и примите свойственную длину (около   1.5m), тогда обнажают наружную защитную оболочку. Выйдите ядр 85mm усиленное кабелем и отрезок с излишной части, вводит усиленное ядр   в прешпан, тогда затяните его.
• введите слезли оптические кабели, который в трубку PVC (около 0.9m), и переплести их вокруг подносов хранения волокна, исправьте она с нейлоном для того чтобы связать на   вход подноса соединения.
• переходники вставки в рамку отладки переходника 6 портов, тогда исправляют рамка, соединяют переходники и отрезки провода, держат отрезок провода вокруг штендера 2 который выше и дунуть подносы.
•  примите поднос соединения из коробки, защитите сплавливание и место включения с теплоусаживающим рукавом, тогда положите его в паз подноса соединения, положите крышку назад на поднос. Двиньте назад поднос соединения и исправьте он на коробке с винтами.
•  приведите гибкий провод в коробку через особенные резиновые части и соединитесь с переходниками, другим концом связей гибкого провода с   оптические приборы.

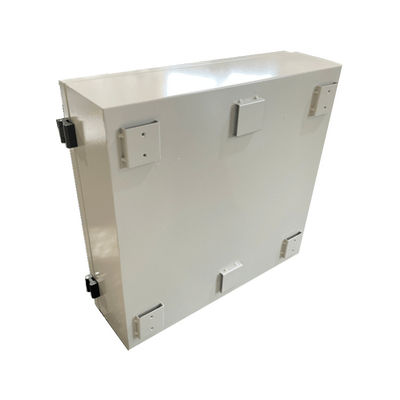

•  близко коробка, держатель на стене после подтверженный герметизировать.

 аксессуары

•  руководство установки 1 часть
•  теплоусаживающая ручка рукава 24
•  Трубка 1m 1.5m PVC защитная
•  ручка связи 8 нейлона
