Соединителей шкафа распределения Sc/Apc волокна ядра волокна на открытом воздухе 288 установленных постаментом
Описание:
Оптическое волокно 288 ядров шкафа на открытом воздухе можно приложить в активной связи с распределениями оптических кабелей и кабеля хобота, выполняя сплавливание, хранение, распределение, и отправку для кабелей.
Стандартное тело случая, сделанное высокой интенсивности, противокоррозионный, против старения особенный композиционный материал (нержавеющая сталь), с защитой достигая ранг IP65. Приспосабливающ различные неблагоприятные метеорологические условия, с надежный герметизировать, водоустойчивый и влагонепроницаемый.
1. Спецификация
|
Параметры |
|
|
Модель |
TW-CBSMC-288C |
|
Максимальное но. ядров |
Волокно SC, FC, ST 288 ядров симплексное или 576 волокон LC |
|
Тип Splitter |
Тип коробки ABS |
|
Максимальное но. Splitters |
10 |
|
Тип подноса соединения |
12 ядра/поднос или 24 ядра |
|
Максимальное но. подноса соединения |
24 или 24 |
|
Материал шкафа |
SMC |
|
Панель переходника |
Квадрат FC, SC, DLC (тип SC) |
|
Сопротивление изоляции (MΩ) |
1000 @500V (DC) |
|
Выдерживая напряжение тока (V/min) |
3000 (DC), отсутствие нервного расстройства, отсутствие flashover |
|
Тип установки |
Земля |
|
Оценка защиты |
IP65 |
|
Рабочая температура (°C) |
-40~ +60 |
|
Размеры (mm) |
1450*750*320MM |
|
Вес (kg) |
80 |
Преимущества
1. полные системы управления волокна для до 288 волокон
2. космос для сверхнормальных кабелей заплаты
3. высокая плотность
4. соединение и заплата в одном подносе
5. поставьте еду для всего типа соединителя
6. индивидуальное скольжение вне соединяет организатор подносы обеспечивают
7. легкий доступ к соединениям
8. свойственный сброс напряжения для входящих кабелей
9. хорошее возникновение
10. ультрафиолетов сопротивление
11. сопротивление к корозии и большему части из химиката
12. Вещества
13. Очень высокоомный плотно сжать
14. Mountable на плинтусе бетона или полиэстера
Условия обслуживания
1. Работая температура: - 5℃~+40℃ (крытое), - 40℃~+60℃ (на открытом воздухе)
2. относительная влажность: ≦85% (на +30℃) (крытом), ≦95% (на +40℃) (на открытом воздухе)
3. атмосферное давление: 70kPa~106kPa
Требования к пригодности
1. Кабели стекловолокна будут соответствовать стандартным GB/T7424 и GB/T11819.
2. Номинальная работая длина волны является следующим: 1310nm, 1550nm.
Механическая прочность
Крест оптического волокна соединяет возникновение шкафа может стоять по крайней мере 980N давления вертикальное к возникновению. После того как дверь шкафа раскрыта, она может стоять по крайней мере давление 200N от самого наружного конца двери.
Герметизируя представление
Шкаф в запертом государстве. Представление защиты крытого оборудования может достигнуть требования IP53 как замечено в GB4205, и что на открытом воздухе типа смогите достигнуть требования IP65 как замечено в GB4208.
Применения:
1. Сообщения
2. сети
3. промышленный контроль
4. строя автоматизация
5. ввод и durability> соединителя 1000 раз

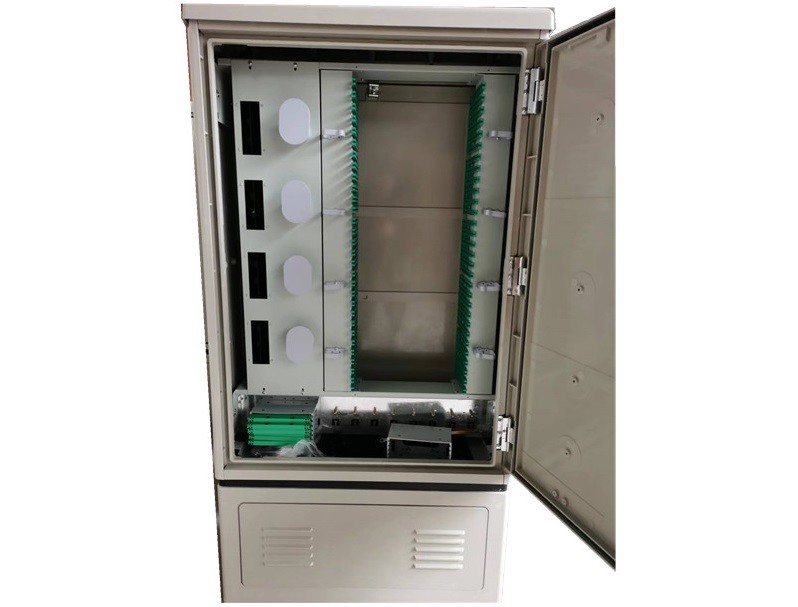

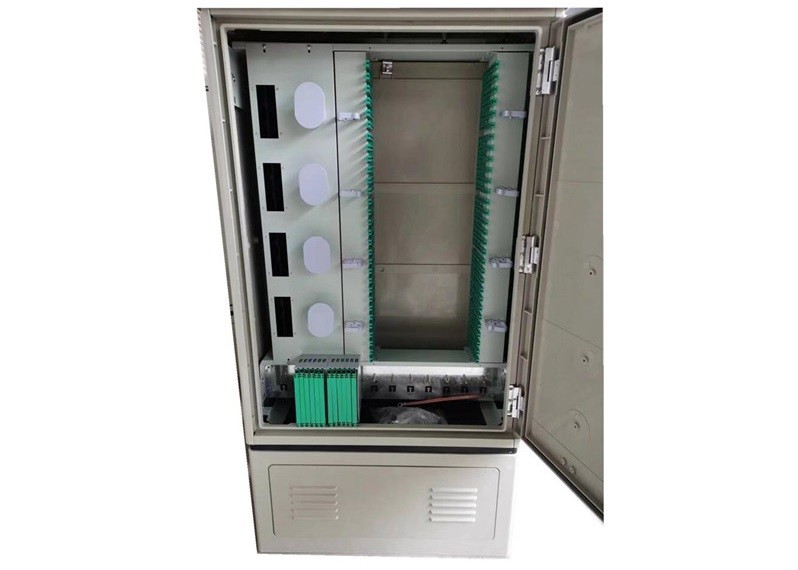

Больше фото для ссылки:
