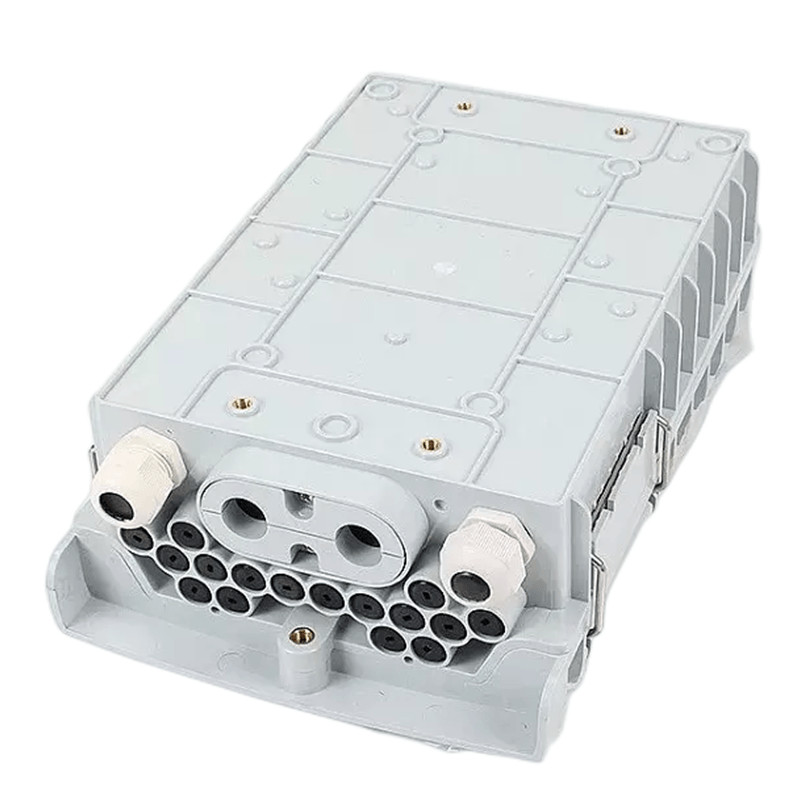

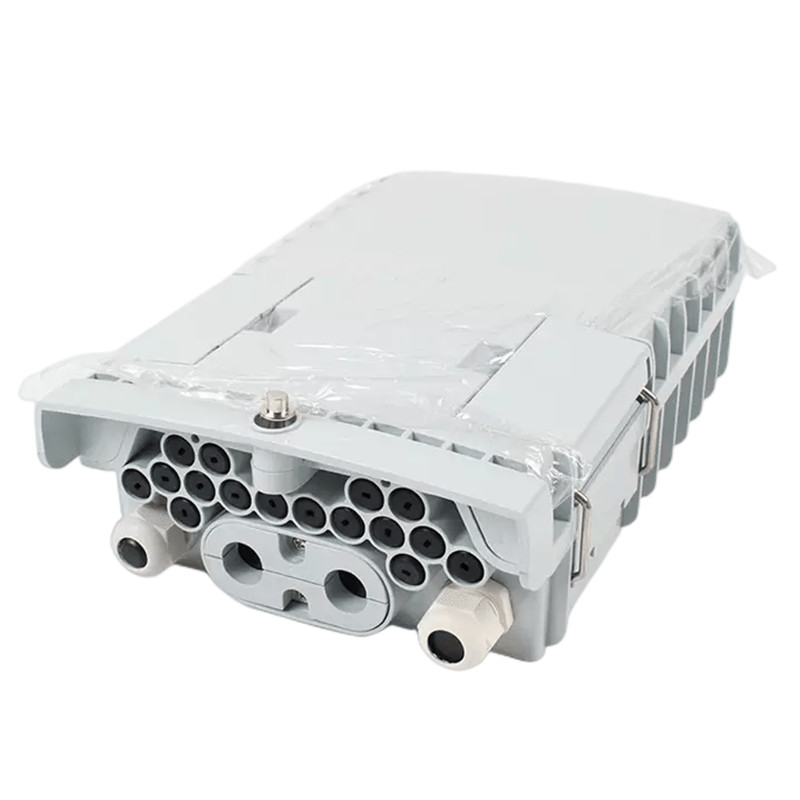

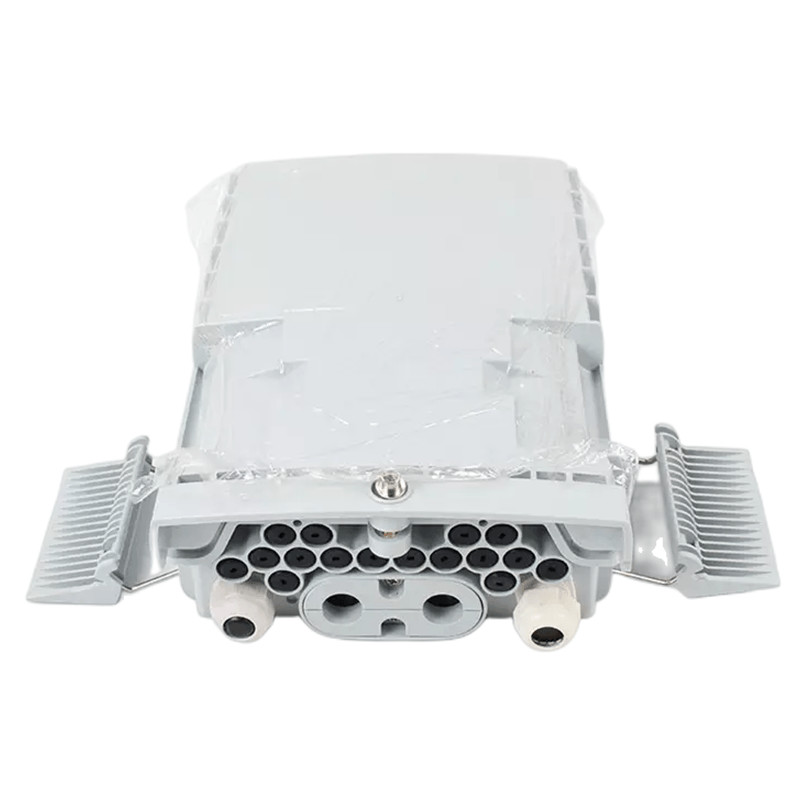

свет коробки SC/LC/ST/FC IP68 SM/MM Splitter оптического волокна PLC 16Cores 1*16/1*8 - серый
Описание
TW-FATM-0416S использовано как пункт прекращения для питательного кабеля для того чтобы соединиться с кабелем падения в системе коммуникационной сети FTTx. Соединять волокна, разделяя, распределение можно сделать в этой коробке, и между тем оно обеспечивает твердые защиту и управление для здания сети FTTx. Оно один из коробки многожильного оптического волокна соединяя, новой модели соответствующей для много ситуаций и multidarious методов установки. Терминалы проводки кабеля оптического волокна, установленные на снаружи здания, погодостойкая коробка. Пункт ademarcation во время решений оптического волокна.
|
Имя |
Приложение распределения коробки Splitter PLC 16Core 1*16/1*8 LGX |
|
Польза |
Решения FTTx |
|
Соответствующий переходник |
SC/LC/ST/FC |
|
Тип кабеля |
SM/MM (OM1, OM2, OM3, OM4) |
|
Цвет |
Светлый - серый |
|
Материал |
PC+ABS |
|
Размер |
274*175*82mm |
|
Водоустойчивый уровень |
IP68 |
|
Тип применения |
Крытый/на открытом воздухе |
|
Устанавливать тип |
Стен-установка/Поляк-установка |
Особенность
►Полная закрытая структура.
►Материал: PC+ABS, влажн-защитный, водоустойчивый, пылезащитный, против старения, уровень защиты до IP65.
►Зажимающ для питательного кабеля и кабеля падения, волокна соединяя, фиксирования, хранения, распределения… etc совсем в одном.
►Кабель, отрезки провода, гибкие провода бежит через собственный путь без нарушая одина другого, тип установку кассеты переходника SC, легкое обслуживание.
►Панель распределения можно слегка ударить вверх, питательный кабель может быть помещена портом выражения, легким для обслуживания и установки.
►Шкаф можно установить кстати стен-установленный или poled-установленный, соответствующий и для крытых и на открытом воздухе польз.
Спецификация
1. Экологическое требование
| Работая температура |
-40℃ | +60℃ |
|
Относительная влажность |
≤ 85% (+30℃) |
|
Атмосферное давление |
70KPa~106Kpa |
2. Главная техническая схема данных
|
Вносимая потеря |
≤ 0.2dB |
|
Потеря возвращения UPC |
≥ 50dB |
|
Потеря возвращения APC |
≥ 60dB |
|
Жизнь ввода и извлечения |
времена >1000 |
3. Гром-защитная техническая схема данных
Заземляющее приспособление изолировано со шкафом, сопротивлением изоляции чем 2x104 MΩ/500V (DC);
IR≥2x104MΩ/500V
Выдержите напряжение тока между заземляющим приспособлением и шкаф не более менее чем 3000V (DC) /min, отсутствие прокола, отсутствие flashover;
U≥3000V
Конфигурация
|
Модель |
TW-FATM-0416S |
|
Размер (изображение 1) AxBxC (mm) |
274*175*82 |
|
Максимальная емкость |
Разделять 16 |
| Соединять 16 | |
| PLC 1*16 (2pcs 1*8) | |
|
Размер установки (изображение 2) DxE (mm) |
140*80*184.5 |
|
Вес |
1.5KG |
|
Цвет |
Светлый - серый |
Изображение 1 Изображение 2

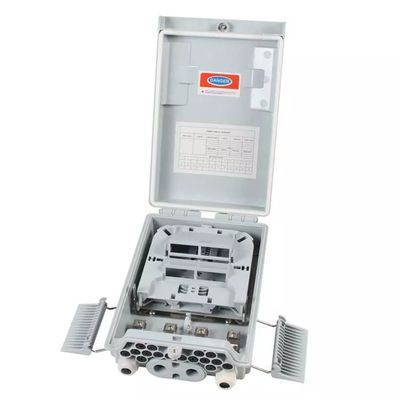

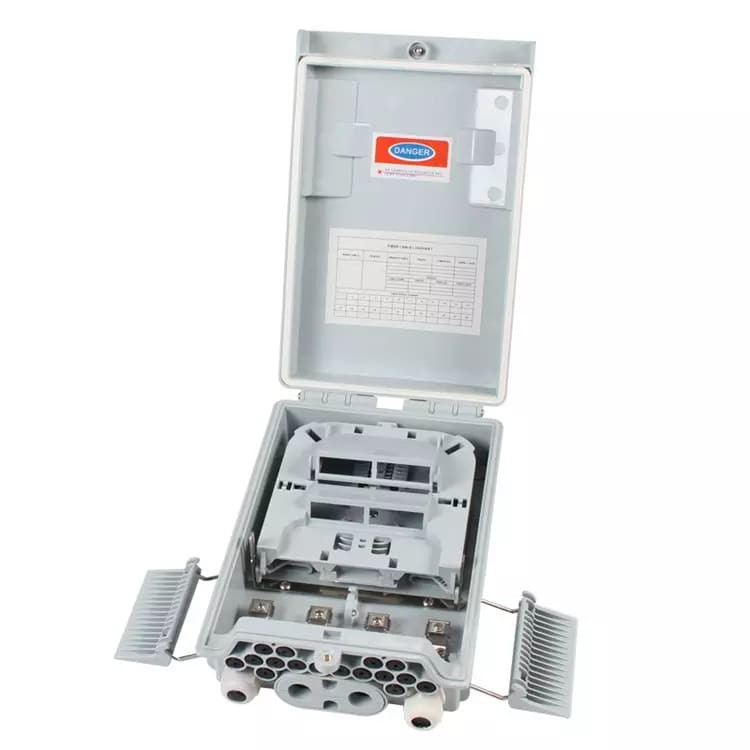

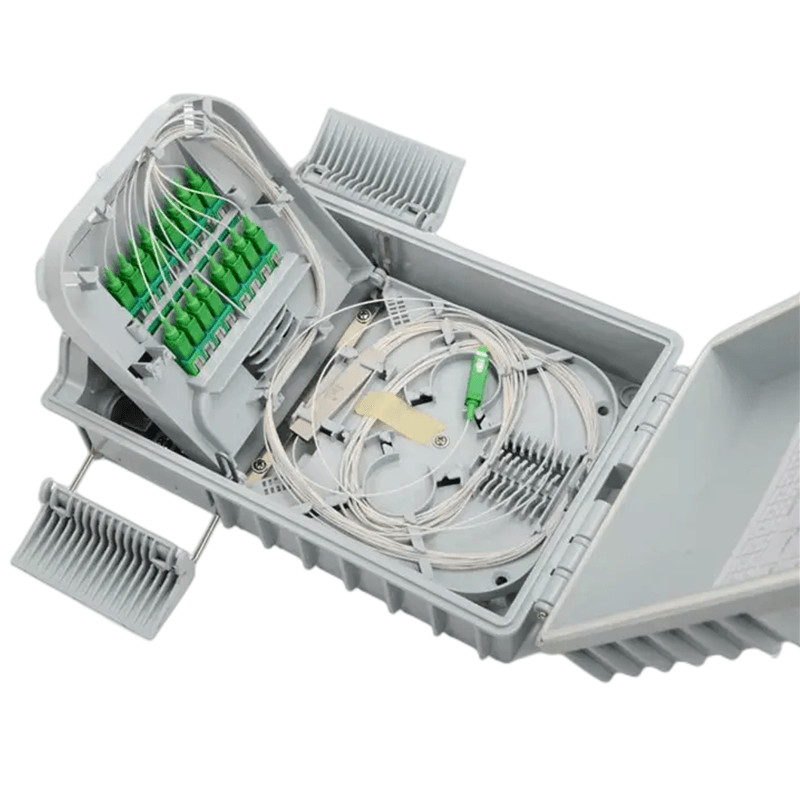

Продукт внутри путей структуры и кабеля
1. крышка 16W; 10. тип плита FDB0212E c сальто;
2. основание 16W; 11. тип плита FB0212E b сальто;
3. Соединительный винт; 12. Тип плита FDB0212E a сальто;
4. Резиновое уплотнение; 13. Кронштейн сальто;
5. Запертый болт; 14. Монтер волокна FDB026H;
6. Зажим двери 8B/12D; 15. FDB0212E заземляя кронштейн;
7. Кронштейн зажима двери 8B/12D соединяясь; 16. Блокатор доказательства воды PG13.5;
8. Кольцо петли; 17. Циновка выхода кабеля FDB0216W;
9. Кронштейн щитка фиксированный; 18. Тип link-2 e;
19. Тип связь -1 e; Пути кабеля
Установка
►Стен-установленная установка
Отверстия сверла 4 над стеной основанной на размере в таблице 1, месте болт расширения Φ7.5*40, устанавливают коробку для того чтобы соответствовать вверх по отверстиям и использовать болту для закрепления. (Изображение 3)
►Поляк-установленная установка
Зафиксируйте 1 набор легкого кольца поляка к поляку телекоммуникаций. (Изображение 4)
Изображение 3 Изображение 4
Аксессуары
1. Инструкции *1
2. ключевое *1
3. простой обруч *2, задний лист *2 (опционный).
4. вспомогательная сумка *1
Применение
В системах волокн-к--предпосылкам, сигнал передан предпосылкам клиента используя технологии оптического волокна. Оптически терминал сети (ONT) использован для того чтобы прекратить линию оптического волокна, demultiplex сигнал в свои составные части (телефон, телевидение, и доступ в интернет голоса), и снабжает силу телефоны клиента.

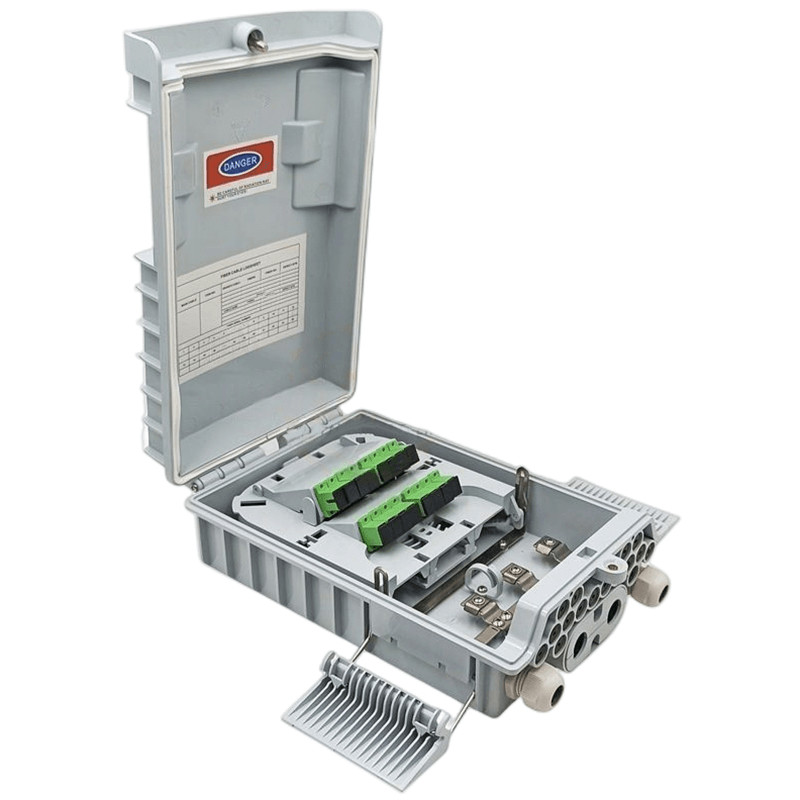

Изображение деталей

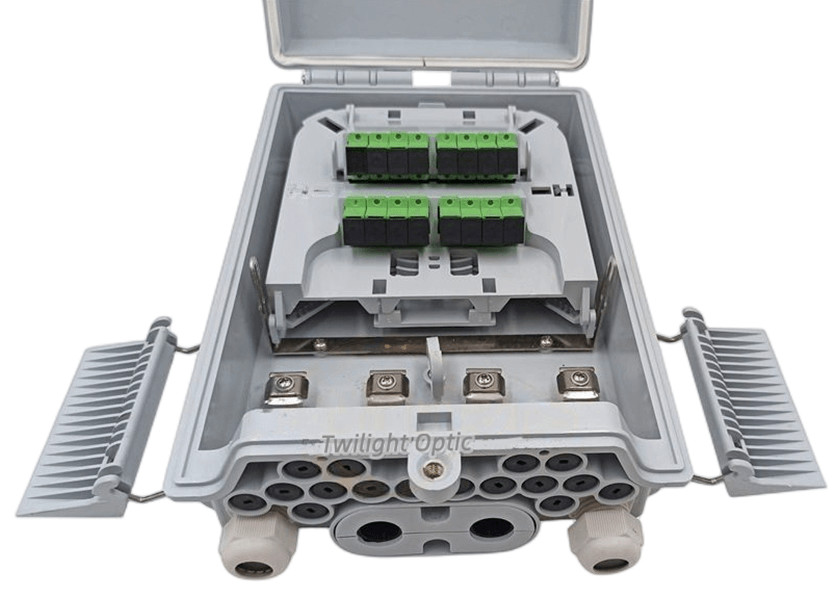

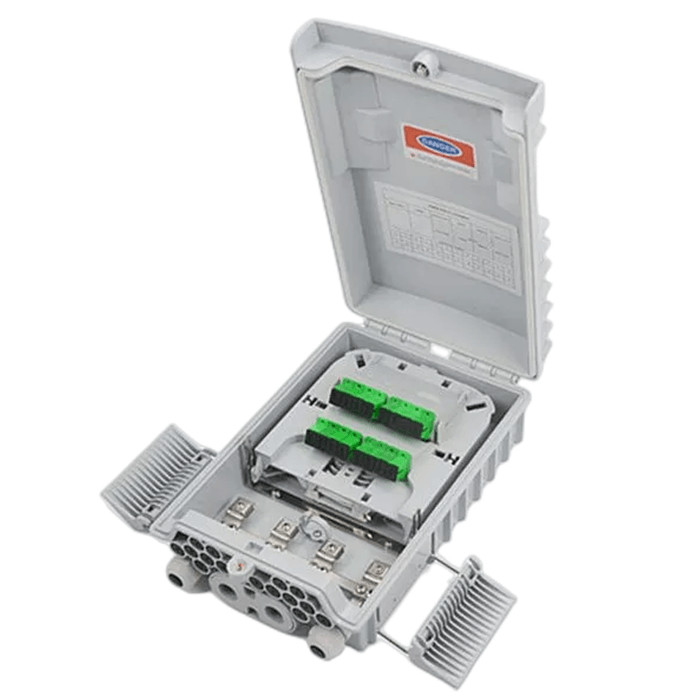

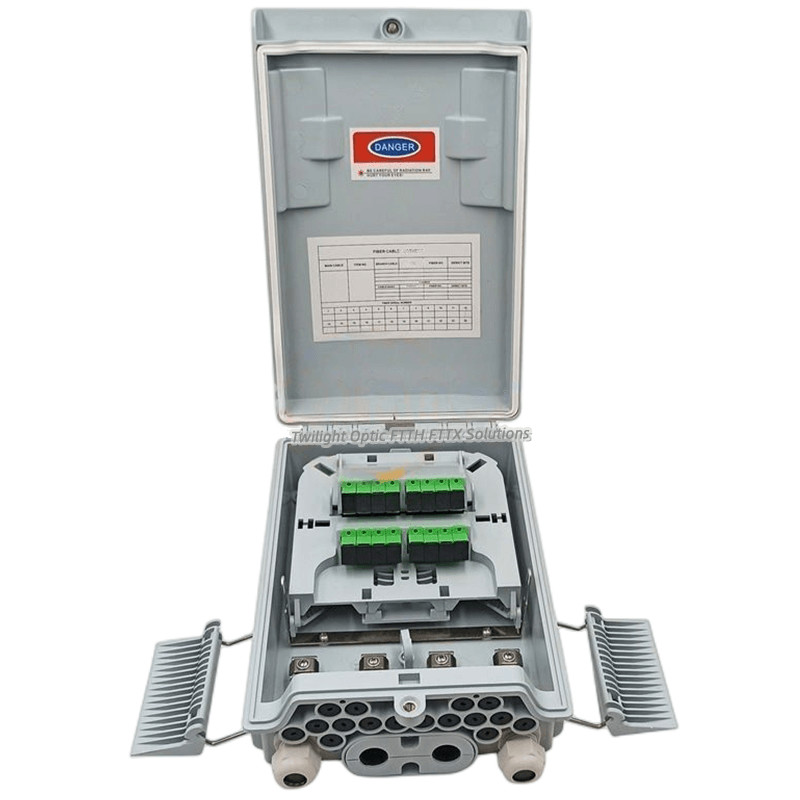

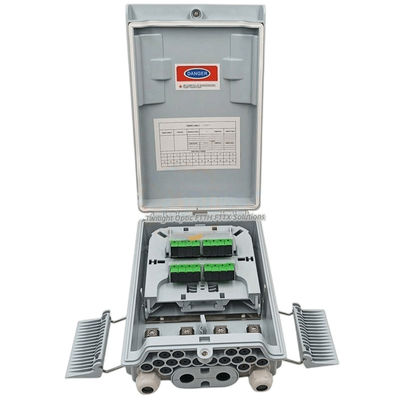

►Смогите зафиксировать с переходниками 16ocs и отрезками провода
►Также смогите зафиксировать с 2pc 1*8 или 1*16 типом коробки PLC LGX
