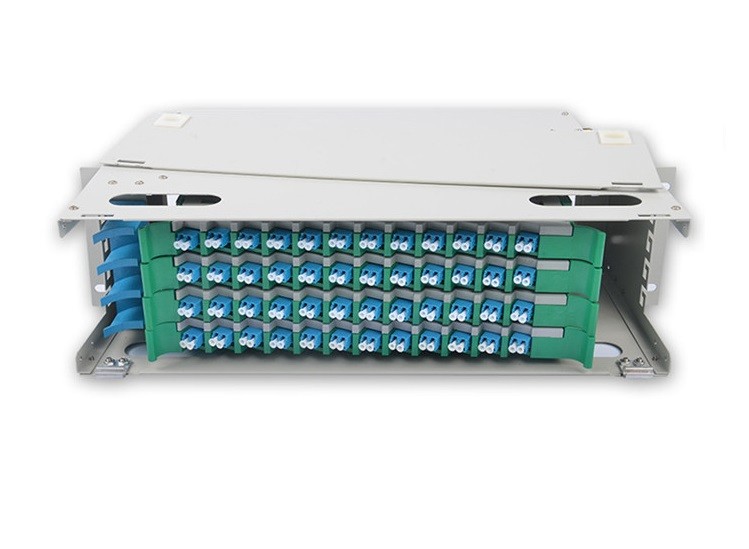

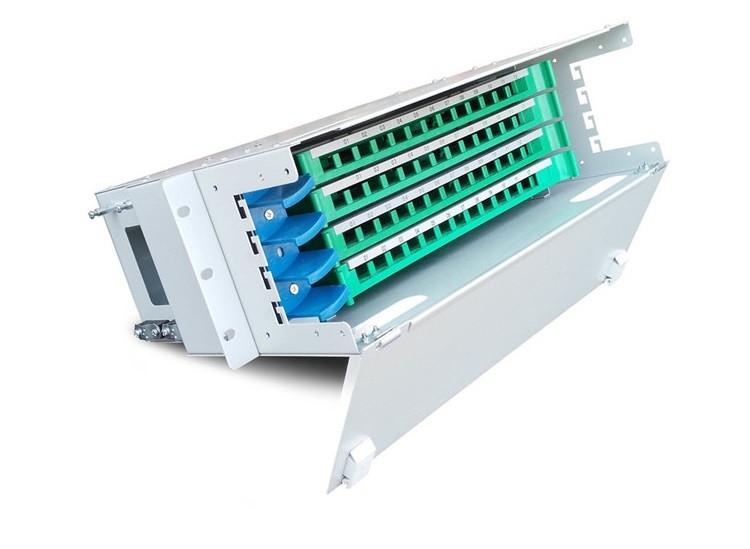

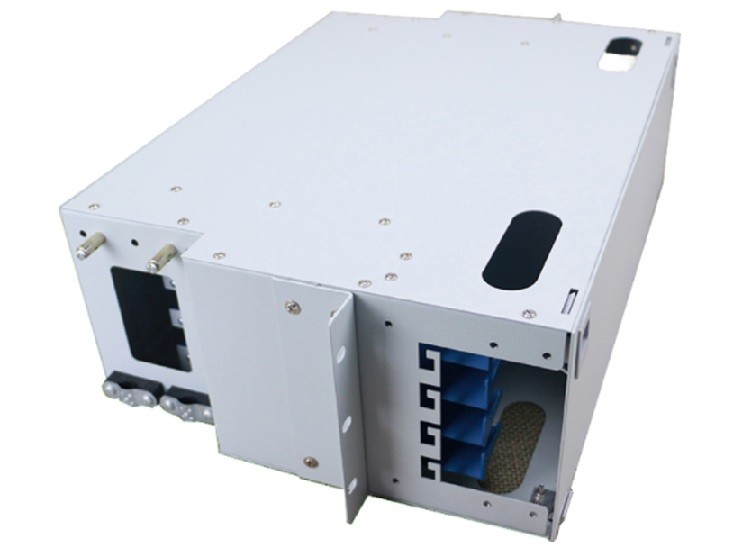

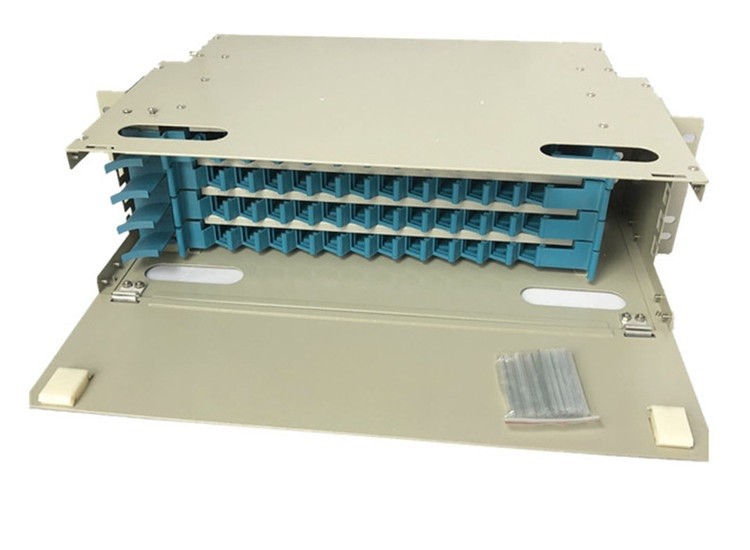

держатель стены блока распределения оптического волокна Singemode дуплекса LC ядра 48Ports 96 крытый
Спецификация:
| Мы поддерживаем емкость волокна | 12/24/48/72/96/144 ядров |
| Порт волокна | FC, SC, ST и LC |
| Количество дисков ODF | 12 для 1, 24 для 2, 48 для 4, 72 для 6, 96 для 8, и 144 для 12 |
| Работая температура | -10 °C | °C +40 |
| Температура хранения | -25 ° C | +55 ° C |
| Относительная влажность | ≤ 85% (+30 ° c) |
| Атмосферное давление | 70Kpa~106Kpa |
| Номинальная работая длина волны | 850nm, 1310nm, 1550nm |
| Вносимая потеря | ≤ 0.5dB |
| Потеря возвращения | ≥ 40dB ПК, ≥ 50dB UPC, ≥ 60dB APC |
| Электрическая прочность | ≥3KV) (DC/1min без нервного расстройства |
| Сопротивление изоляции | ≥1000MΩ/500V (DC) |
| Жизнь | времена ≥1000 |
| Ряд применения | Небольшая и среднего размера связывая проволокой система для волокна к клетке, волокна к зданию, удаленного офиса модуля и беспроводной базовой станции |
Описание:
Оптически рамка распределения (ODF) рамка используемая для предусмотрения соединений кабеля между средствами сообщения, которые могут интегрировать волокно соединяя, прекращение волокна, волокно - оптические переходники & соединители и кабельные соединения совместно в одиночном блоке. Она может также работать как защитное приспособление для защиты волокна - оптических соединений от повреждения.
Особенности:
1. Полностью модульное проектирование и полностью прифронтовая деятельность
2. тело стального листа, которое художественно и прочно
3. Integrate соединяя и связывая проволокой совместно, увеличивающ высокую плотность
4. установленный на стандарт шкаф 19 дюймов
5. соответствующий для волокна ленты и не-ленты - оптических кабелей
6. всеобщий SC, FC, ST и LC переходников можно установить
7. кабель и гибкие провода волокна и имеют объем запоминающего устройства больше чем 2m
8. Со стальная коробка, соединяя блок, блок распределения и панель
9. различная плита панели для приспособления различного интерфейса переходника
10. соответствующий для одиночных кабелей волокна и волокна ленты & пачки
11. особенный дизайн обеспечивает сверхнормальные шнуры и отрезки провода волокна в хорошем заказе
12. Отсутствие интервал и легкий для управления и деятельности
Применение:
1. Радиосвязь
2. CATV
3. LAN & БОЛЕЗНЕННОЕ
4. сеть
5. Broadband
Процедура по установки коробки
A. Открытие обложка коробки или верхняя часть (при необходимости), взятие вниз с подноса соединения волокна; позвольте внутри волокнам
от входа волокна и исправить они на коробке; приборы для фиксирования следующим образом: регулируемый collet, нержавеющее кольцо кабеля волокна & связь нейлона;
B. Фиксирование стального ядра (при необходимости): проденьте нитку стальное ядр через фиксированный прибор (опционный) и винт вниз с болта;
C. Выходить о волокнах 500mm-800mm длинных запасных от, который слезли пункта кабеля волокна к входу подноса соединения, покрывает его с пластиковой защитной трубкой, фиксирует его с пластиковой связью на типе отверстиях t; волокна соединения как
обычный;
D. Хранить запасные волокна и отрезки провода, затыкает переходники в слотах на подносе; или сперва заткните в переходниках и после этого хранить запасные волокна, пожалуйста внимание оплаты к направлению свертываясь спиралью волокон
E. Покрывать поднос соединения, нажим в подносе соединения или зафиксировать его со слотом на крае коробки;
F. Установка коробка внутри 19" стандартное устанавливая оборудование.
G. Соединять гибкий провод как обычно.
