Эти многоволоконные сборы Breakout Style предназначены для сокращения сложности и эксплуатационных затрат волоконно-оптических сетей за счет уменьшения беспорядка от многочисленных отдельных волоконных патчевых кабелей.Эти невероятно универсальные оптоволоконные решетки доступны в различных конфигурациях, включая OS2, OM1, OM2, OM3 или OM4 наряду с популярными разъемами, такими как LC, ST и SC в стандартных или пользовательских конфигурациях.
Спецификация
|
Параметр
|
Единица |
FC,SC,LC | ST,MU,MTRJ, | |||
| СМ | ММ | СМ | ММ | |||
| UPC | АПК | UPC | UPC | UPC | ||
| Потеря вставки | ДБ | ≤ 0.2 | ≤ 0.2 | |||
| Возвратные потери | ДБ | ≥ 55 | ≥ 65 | ≥ 35 | ≥ 55 | ≥ 35 |
| Повторяемость | ДБ | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Прочность | ДБ | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Обменность | ДБ | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Сила сжатия | N | F> 300 | ||||
| Срок службы | Времена | n> 1000 | ||||
| Операционная температура | °C | -40 ~ 75 | ||||
| Температура хранения | °C | -45 ~ 85 | ||||
| Диаметр кабеля | см | 0.9,2.0,3.0 или специфицировано | ||||
Применение:
1Архитектуры высокой плотности
2Сеть передачи данных
3Сеть доступа к оптической системе
4Канал волоконной сети для хранилищ

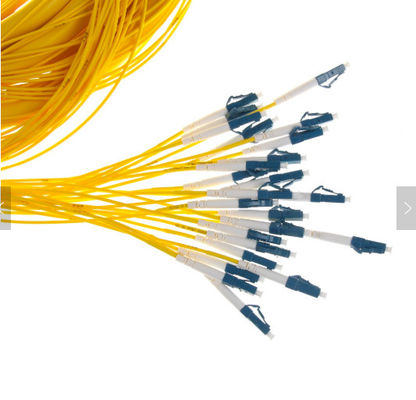

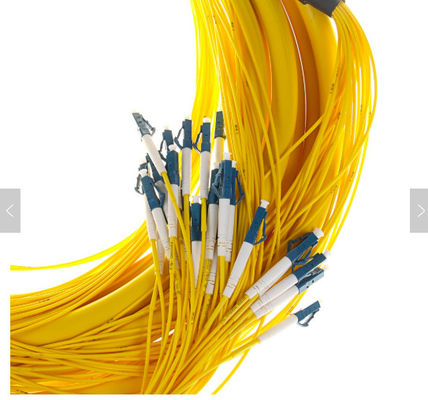

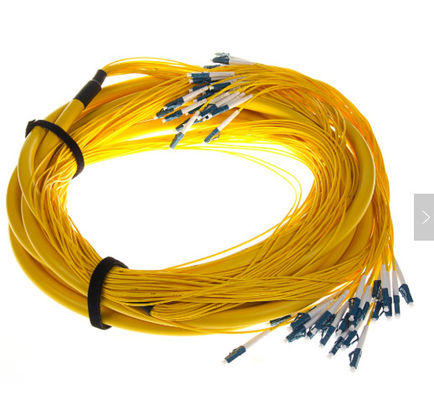

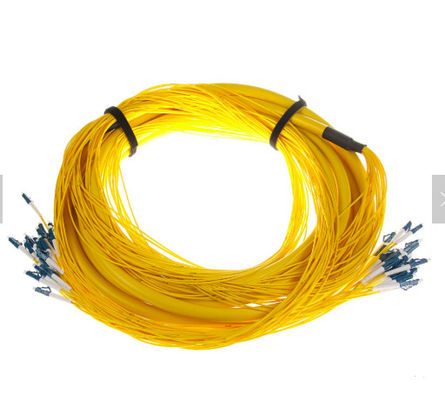

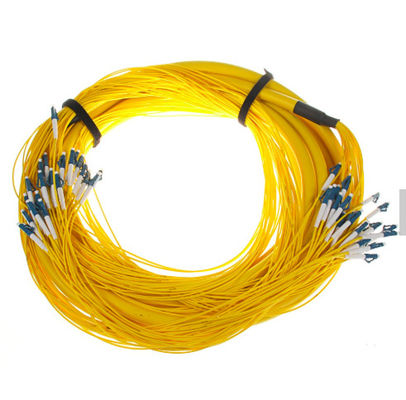

LC/UPC SM 12 волокна 2,0 мм 3 м LSZH кабель
1 2 3 4 5 6 7
1 Тип соединителя: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
2 Конечная сторона ремня: PC, UPC, APC
3 Тип волокна: однорежимный (SM: 9/125um-G652), многорежимный (MM: 50/125um-OM2 или 62.5/125um-OM1), OM3, OM4....;
4 типа ядра: 1/2/4/6/8/12 ядра необязательно...
5 Диаметр кабеля: 2,0 мм, 0,9 мм
6 Длина кабеля: 1 м, 2 м... или на заказ
7 Кабельное покрытие:PVC, LSZH, OM3, OFNR, OFNP
